MASTERS – время

MASTERS был основан в 2017 году в качестве экспериментального проекта по разработке электроакустических решений для применения на больших объектах. В основу разработок легли новейшие методики контроля преобразования сигнала в цифровых средах, а также новые алгоритмы моделирования акустических систем. Разработки, подчинённые требованиям профессиональных AV-интеграторов и инсталляторов, воплотились в ряд инновационных продуктов, нашедших применение в аудиоиндустрии.

Если в 2017 году ряд идей MASTERS показались профессионалам отрасли излишне сложными для повседневной деятельности, то сегодня они становятся востребованными и незаменимыми. В 2022 году, выходя на международный рынок, MASTERS готов предоставить невиданные до настоящего времени возможности работы со звуковыми комплектами.

MASTERS – предназначение

Ассортимент MASTERS - точный ответ на вопрос профессиональных пользователей, желающих получить высококлассное оборудование для использования на современных объектах с самыми высокими требованиями к качеству звукопередачи, эффективности и эргономичности. В списке объектов - большие и малые концертные залы, музыкальные и драматические театры, многофункциональные залы и сложные системы трансляции.

Как следствие, каталог MASTERS, состоящий из активных звуковых систем и комплектных решений, не является плодом работы узкой группы специалистов - он разрабатывался как сочетание требований сотрудников профильных организаций. В работе над ассортиментом были учтены особые пожелания российских специалистов, в том числе компании «Имлайт» - дистрибьютора MASTERS в России. «Имлайт» получил доступ к полной линейке продукции, хотя для некоторых рынков будут существовать определённые ограничения, связанные с готовностью местных специалистов к работе с некоторыми видами цифровых устройств и программных продуктов.

Основные пункты, отмеченные сотрудниками проектных, инсталляционных и прокатных отделов компании «Имлайт» (в дополнение к разумеющимся по умолчанию):

адаптация всех элементов MASTERS к использованию в составе сложных звуковых комплексов больших проектов;
способность оборудования к интеграции в систему с единым управлением с использованием современных средств аппаратного сообщения;
максимальная свобода в управлении всеми параметрами управляющих элементов систем;
многоуровневая система доступа к работе с тонкими параметрами управления звуковыми комплексами (во избежание ошибок пользователей);
большая вариативность способов подвеса и установки элементов систем уже в базовом варианте.

MASTERS – персоны

Кто такие MASTERS? Как и следует из названия торговой марки – Создатели, Мастера. Невероятно сложно быть одинаково компетентным во всех областях современного профессионального аудио, поэтому в работу над оборудованием MASTERS были привлечены авторитетные специалисты конкретных направлений, отвечающие за разработку усилительных и управляющих компонентов, динамиков, кабинетов и металлоконструкций.

Одним из руководителей проекта и главным разработчиком всех цифровых компонентов систем является Микеле Марани. О сеньоре Марани можно рассказать много интересного – его непререкаемый авторитет и высочайший профессионализм в области цифрового аудио востребованы многими Большими Производителями, и подтверждены созданием десятков систем и приборов, хорошо известных на профессиональном рынке. Но рамки собственного логотипа стали слишком тесными для Мастера. В результате MASTERS вобрал в себя технологии, которые на сегодняшний день не имеют в индустрии аналогов, соизмеримых по смелости решений, в том числе и в серийной продукции MARANI. "В MASTERS идей Марани больше, чем в MARANI" (с).

Симоне Каструччи, один из участников команды MASTERS, возглавил работы по написанию основных алгоритмов действия периферийных цифровых устройств усилительных модулей. В написании программного обеспечения также принял участие инженер Роберто Боннано.

Динамики для акустических систем MASTERS были разработаны инженерами компании LAVOCE под личным руководством Риккардо Аббателли, хотя в некоторых моделях используются изделия и других широко известных производителей.

Расчёты и изготовление корпусов акустических систем были произведены одними из ведущих конструкторов азиатского региона - инженерами Чао Фэнгом и Джуном Вэном.

Российская производственная сфера была привлечена пока лишь в качестве поставщика ряда материалов, прежде всего – высококачественной берёзовой фанеры. В конце концов, раковина творит жемчужины из соринки под мантией, а не на семинарах с участием других раковин.

MASTERS – технологии

Учитывая факт, что на поприще модернизации электродинамических излучателей (динамиков) и сопряжённых с ними корпусов сложно придумать что-то кардинально новое (что можно купить за деньги). Основным направлением поиска основателей MASTERS стали работы по созданию уникальных алгоритмов модификации сигнала в цифровой среде и адаптации результатов к ежедневной работе пользователей звукового оборудования. Безусловно, имея во главе проекта команду «цифровых художников» во главе с Микеле Марани, было ожидаемо получение уникальных технологических откровений.

Итак, что и, главное, как работает в системах MASTERS.

Инструментарий, предлагаемый профессиональному пользователю систем MASTERS, открывает безграничные возможности для работы. Главное – уметь пользоваться этой богатой палитрой. Процессоры MASTERS, наряду с общеустановленными индустрией компонентами, предлагают:

управление всеми параметрами акустических систем и усилителей мощности MASTERS может производиться посредством использования цифровых сетевых протоколов TCP/IP и DANTE. Wi-Fi точка доступа управления приборами также доступна (опционально);
встроенные процессоры MARANI DSP, разработанные специально для MASTERS, работают с частотой дискретизации 96 кГц, а управляемый ими частотный диапазон в области верхних частот может достигать 40 кГц;
новейшие алгоритмы обработки сигнала, включая как FIR и IIR, так и уникальные фильтры MIR, позволяющие пользователю изменять характер звучания системы. Подключаемый модуль iFIR Wizard V4.0 четвёртого поколения поддерживает автоматическое измерение и генерацию отсчётов FIR, а также импорт отсчётов FIR, созданных сторонним ПО. К выходным фильтрам кроссовера добавлен новый MIR-фильтр с линейной фазовой характеристикой, который позволяет избежать фазовых искажений, возникающих при использовании традиционных IIR-фильтров.
встроенный динамический фильтр громкости, принцип работы которого заключается в адаптации усиления сверхнизких и сверхвысоких частотных диапазонов в соответствии с кривой равной громкости звука, воспринимаемой человеческим ухом, а коэффициент усиления определяется величиной амплитуды сигнала. Это позволяет значительно улучшить характеристики слухового восприятия при использовании мало- и среднегабаритных акустических систем.
применён новый алгоритм порогового лимитера с нулевой задержкой для безусловной защиты динамиков от возможных перегрузок;
параметрический эквалайзер (PEQ) имеет до 16 типов фильтров на выбор. Выходные фильтры кроссовера включают в себя классические фильтры Линквица-Райли/Бесселя/Баттерворта, уникальный фильтр MARANI NXF (режекторный фильтр для кроссоверов), встроенный FIR-фильтр и недавно добавленный MIR-фильтр с линейной фазовой характеристикой, что упрощает работу с фазой в области разделения частот кроссовером при сохранении очень низкой задержки.
настройка акустических систем MASTERS не требует применения дополнительного и стороннего программного обеспечения – все основные механизмы работы содержатся в памяти управляющего процессора усилительного модуля.

Ни одна акустическая система на рынке пока не может предоставить подобный инструментарий без использования внешних приборов.

MASTERS – ассортимент

В 2022 году российским пользователям будет доступно четыре серии акустических систем, различающихся своим назначением и областью использования, но имеющих общие функции управления и контроля.

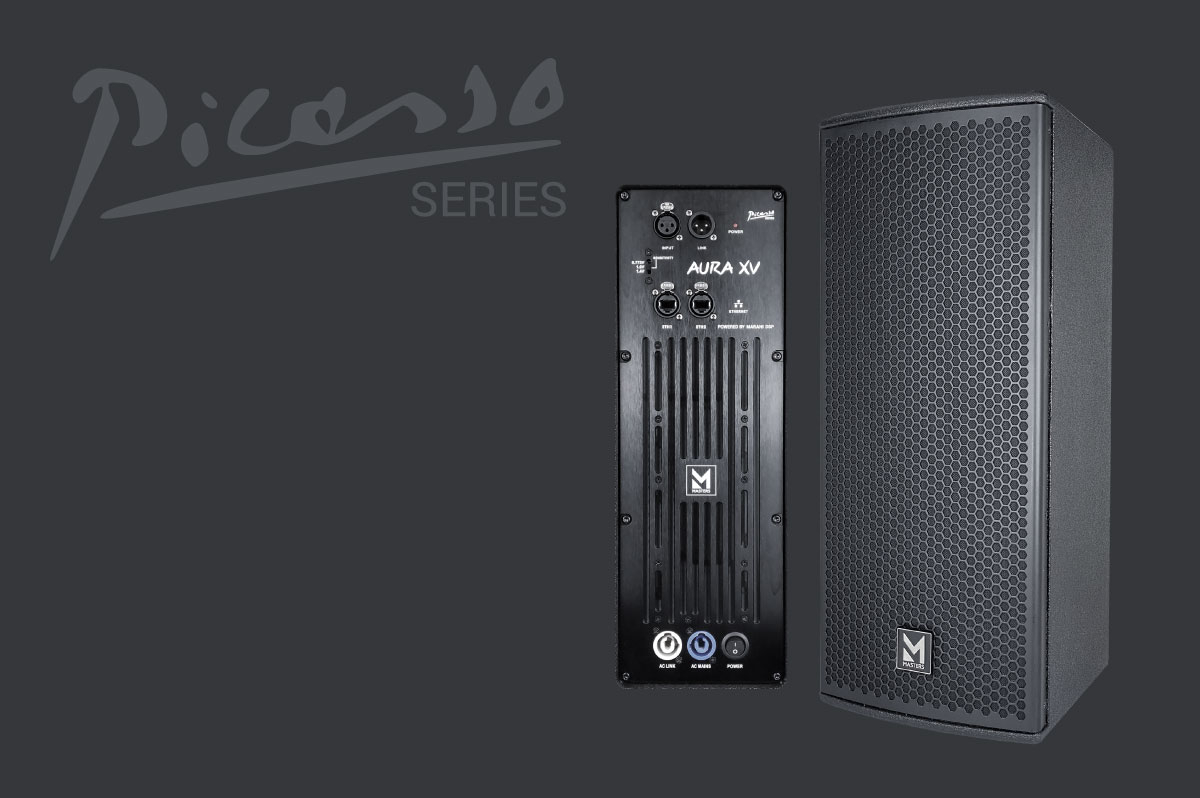

Серия PICASSO

В данную серию вошли активные акустические системы (точечные источники) классического форм-фактора. Широкополосные системы представлены пятью моделями, сабвуферы (пока) предлагаются в двух вариантах.

Таблица 1. Широкополосные системы серии PICASSO.

Характеристики	STING	AURA CCVI	AURA X	AURA XII	AURA XV
Конфигурация системы	5”+1” coax	6”x2+1”	10”+1”	12”+1”	15”+2”
Мощность, Вт (AES 2-1984 Rev. 2003*)	160 + 40	400 + 55	300 + 55	500 + 55	500 +110
Максимальный УЗД, дБ**	121	127	128	131	132
Рабочий диапазон, Гц	95-20000	85-20000	65-20000	60-20000	55-19000
Направленность ВЧ-рупора	110 х 110	90 х 50, вращаемый
Усилитель мощности	2-канальный (Bi Amp), D-class, управляемый MARANI DSP
Входные разъёмы аналогового сигнала	2хXLR
Входные разъёмы цифрового сигнала	2xRJ-45 (версия DANTE)
Разъёмы управляющего сигнала	2xRJ-45 (DANTE или TCP/IP)
Материал корпуса	Многослойная берёзовая фанера
Установочные приспособления	2хМ6 для лиры ***	Крепление для лиры***, крепление для треноги 35 мм
Габаритные размеры, мм	165х165х183	600х257х300	520х307х313	635х362х384	710х438х480
Масса, кг	4,7	10,5	14,5	23,3	25,3

*Тестировался в течение двух часов с использованием непрерывного сигнала розового шума с ограниченной полосой пропускания в соответствии с AES 2-1984 Rev. 2003. Громкоговоритель протестирован на открытом пространстве.

**E DIN EN 60268-21:2018-04

*** Крепление типа «лира» поставляется опционально

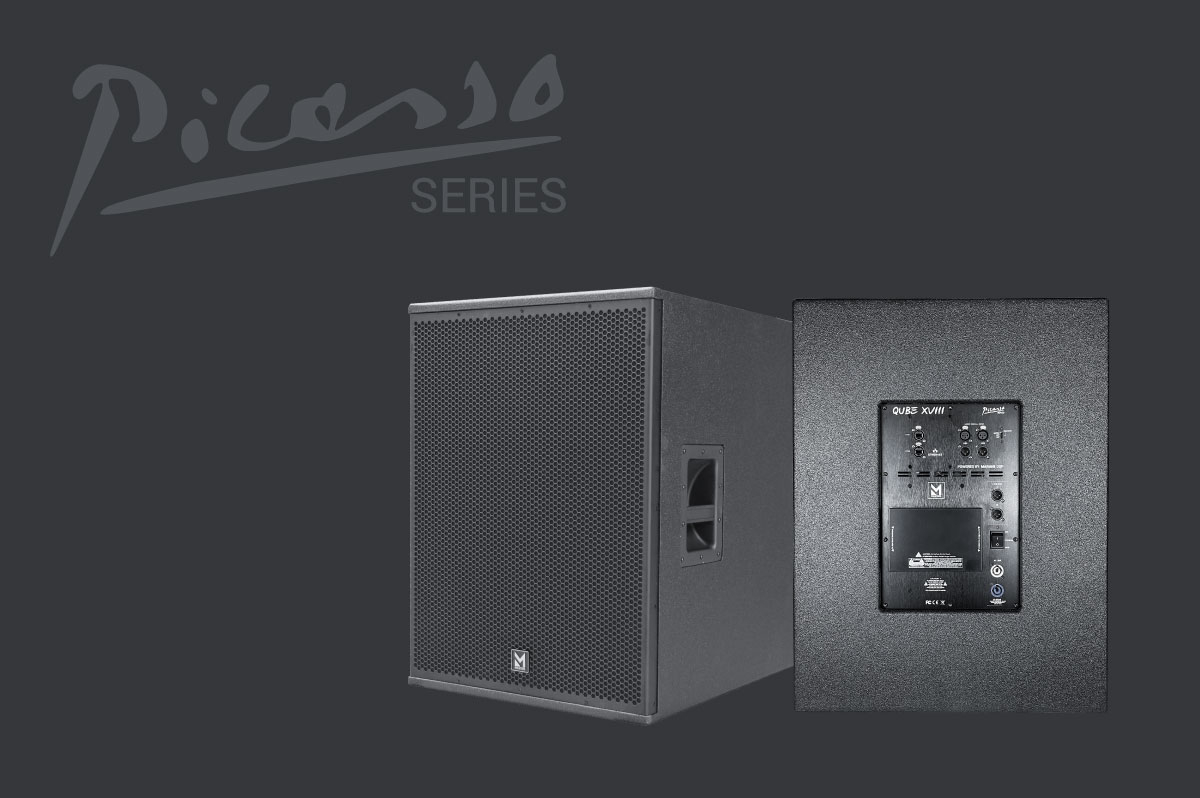

Таблица 2. Низкочастотные системы серии PICASSO.

Характеристики	QUBE XV	QUBE XVIII
Конфигурация системы	1x15”	1x18”
Мощность, Вт (AES 2-1984 Rev. 2003*)	1500	1500
Максимальный УЗД, дБ**	134	136
Рабочий диапазон, Гц	40 – fx	30 - fx
Усилитель мощности	D-class, управляемый MARANI DSP
Входные разъёмы аналогового сигнала	2хXLR
Выходные разъёмы аналогового сигнала	2хXLR full range, 2хXLR fx
Входные разъёмы цифрового сигнала	2xRJ-45 (версия DANTE)
Разъёмы управляющего сигнала	2xRJ-45 (DANTE или TCP\IP)
Материал корпуса	Многослойная берёзовая фанера
Установочные приспособления	Крепление для штанги 35 мм
Габаритные размеры, мм	600х448х720	750х561х900
Масса, кг	50	56

**E DIN EN 60268-21:2018-04

*** Крепление типа «лира» поставляется опционально

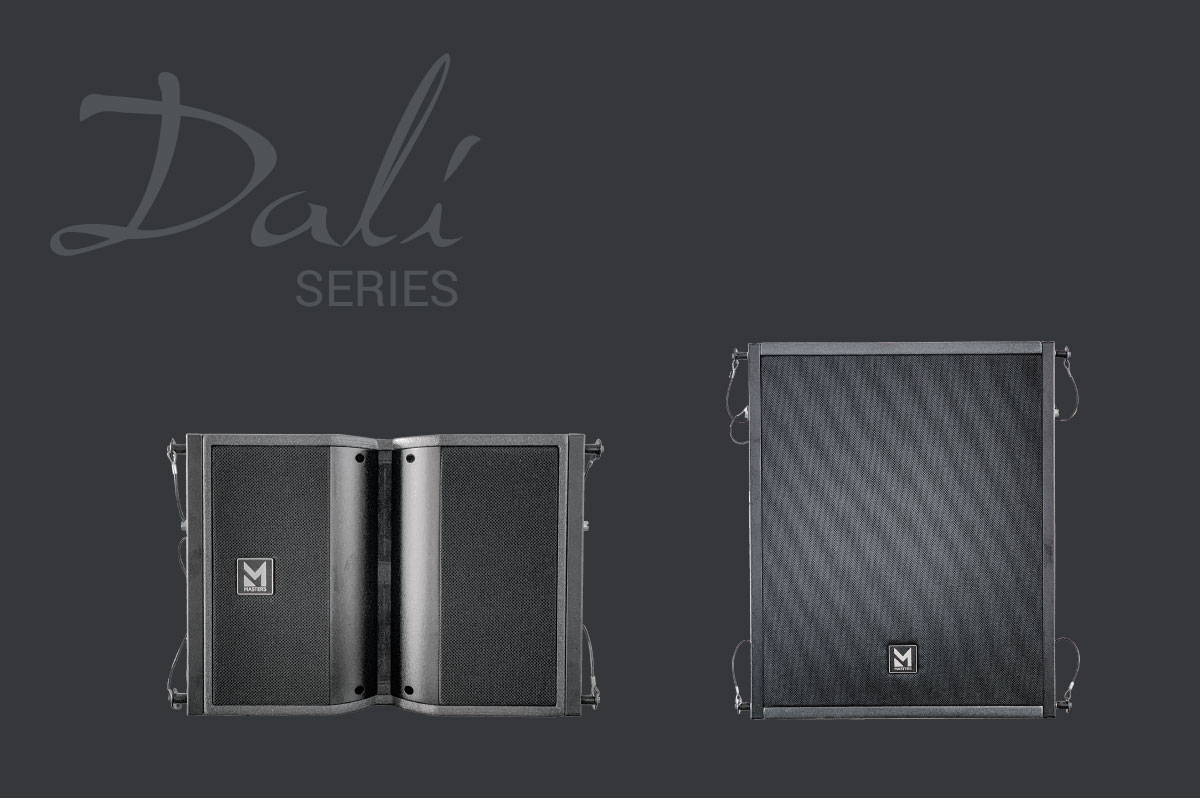

Серия DALI

Как и творения знаменитого испанца, серия акустических систем DALI отличается своеобразием идей и форм. В серию пока входят лишь два элемента линейного массива – TIGRIS и ELEPHANT (широкополосная система и сабвуфер). В компактных широкополосных элементах TIGRIS, помимо двух ВЧ-драйверов, используется сразу четыре 5-дюймовых динамика, обеспечивающих уникальную динамику звуковой палитры, сравнимую лишь с яркими полотнами Дали.

Благодаря своим малым размерам, массивы серии DALI могут с успехом использоваться не только на концертных площадках, но и на театральных сценах, а также в залах заседаний.

TIGRIS и ELEPHANT подразумевают совместное использование с усилителями мощности и процессорами MARANI, где для этого подготовлены «настоятельно рекомендуемые» пресеты.

Характеристики	TIGRIS	ELEPHANT
Конфигурация системы	4x5”+2x1”, Bi Amp	1x15”
Мощность, Вт (AES 2-1984 Rev. 2003*)	640 + 200	1000
Максимальный УЗД, дБ**	135	134
Рабочий диапазон, Гц	90-20000	35-fx
Направленность ВЧ-рупора	10 х 100	-
Усилитель мощности	Внешний 2-канальный (Bi Amp), D-class, управляемый MARANI DSP	Внешний, D-class, управляемый MARANI DSP
Входные разъёмы	2 х Speakon 4-контактный
Материал корпуса	Многослойная берёзовая фанера
Установочные приспособления	Индивидуальная рама для подвеса и напольной установки
Габаритные размеры, мм	450х343х233	450х571х520
Масса, кг	15,5	28,5

**E DIN EN 60268-21:2018-04

*** Крепление типа «лира» поставляется опционально

Серия DA VINCI

Леонардо да Винчи был удивительно разносторонне одарённым человеком. За свою яркую жизнь он успел проявить себя как выдающийся живописец, архитектор, скульптор и музыкант. Кроме того, его авторству приписывается большое количество научных открытий и технических изобретений. Именно многогранность и универсальность гения да Винчи явились вдохновением для инженеров-разработчиков одной из серий линейных массивов MASTERS, получившей его имя.

DA VINCI – это серия универсальных линейных массивов широкой области применения, хотя создавая её, разработчики думали о концертных площадках.

В серию DA VINCI входят 2 линейных массива для использования в составе звуковых комплектов на мероприятиях любого масштаба.

Таблица 1. Широкополосные системы серии DA VINCI

Характеристики	AXIS	APEX	LOWER	TOWER
Конфигурация системы	2x6.5”+1”	2x8”+3”, BiAmp	15”	18”
Мощность, Вт (AES 2-1984 Rev. 2003*)	500 + 100	600 + 160	1000	1400
Максимальный УЗД, дБ**	133	135	134	135
Рабочий диапазон, Гц	55-20000	70-20000	35 - fx
Направленность ВЧ-рупора	100 х 10	110 х 10	-
Усилитель мощности	Внешний, D-class, управляемый MARANI DSP	Внешний 2-канальный (Bi Amp), D-class, управляемый MARANI DSP	Внешний, D-class, управляемый MARANI DSP
Входные разъёмы	2 х Speakon 4-контактный
Материал корпуса	Многослойная берёзовая фанера
Установочные приспособления	Индивидуальная рама для подвеса и напольной установки
Габаритные размеры, мм	600х257х240	540х196х358	450х540х520	706х538х700
Масса, кг	26,5	16	28,5	55

**E DIN EN 60268-21:2018-04

*** Крепление типа «лира» поставляется опционально

Серия FRIDA

Четвёртая анонсированная серия, включающая в себя комплекты Plug&Play, носит имя FRIDA. Продукция этой серии будет иметь большое количество вариантов исполнений и опций, подготовленных к рынку конкретного региона. На момент выхода данной публикации, версия для рынка РФ пока не была утверждена.
