2-портовый конвертер сигнала с поддержкой RDM
2-портовый конвертер сигнала с поддержкой RDM

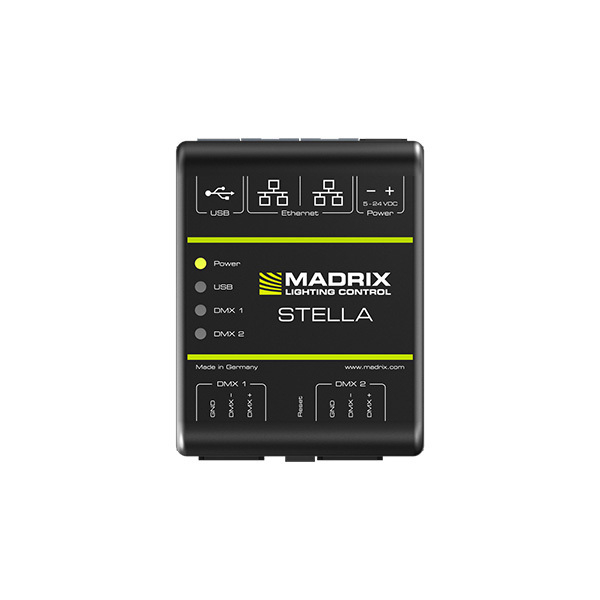

MADRIX STELLA - это специальный интерфейс управления для DMX512 и Art-Net или потокового ACN, разработанный для обеспечения высокого качества и практичности в стационарных светодиодных установках.
Art-Net / Потоковая передача ACN / USB
Данные ACN Art-Net или потоковой передачи напрямую преобразуются в DMX512. Оптимизируйте и децентрализуйте прокладку кабелей, чтобы покрыть любое расстояние до устройства с помощью сети Ethernet. Кроме того, просто подключитесь к MADRIX 5 через USB.
2 DMX-ВХОДА/ВЫХОДА
Подключите DMX512 напрямую к двум 3-контактным винтовым клеммам, чтобы распределить 2 DMX universe на устройство в качестве входа и / или выхода, в результате устраняя необходимость в разъемах XLR. Для больших проектов просто используйте несколько устройств одновременно.
Простая настройка
MADRIX STELLA обладает мощными функциями. Управление устройством по-прежнему быстрое и простое. Питание подается через USB или от 5 до 24 В через 2-контактный винтовой разъем.
Режим синхронизации
MADRIX 5 и аппаратное обеспечение MADRIX позволяют полностью синхронизировать данные Art-Net для всех выходных портов и между несколькими устройствами для получения оптимального изображения на светодиодах без визуальных помех.
Контроллеры сторонних производителей
MADRIX STELLA соответствует официальным спецификациям протокола и может использоваться как обычный узел с другими вашими консолями, контроллерами или программными решениями.
Поддержка RDM и последовательной цепи
2 порта Ethernet обеспечивают отдельные сетевые подключения, а также линейное последовательное объединение нескольких устройств. Кроме того, устройство поддерживает стандарт удаленного управления устройствами.
Предназначен для монтажа на DIN-рейках или стенах
Непроводящий корпус и стандартная конструкция для направляющих диаметром 35 мм делают монтаж быстрым, простым и безопасным. Для дополнительного настенного монтажа предусмотрены 2 дополнительных кронштейна. 9 индикаторов быстро отображают состояние устройства с возможностью их отключения.
Неоценимые возможности
Устройство готово в течение нескольких секунд после запуска. Объединение HTP автоматически доступно для двух источников Ethernet. Его прошивка может быть обновлена. Доступ и изменение конкретных настроек устройства с помощью встроенной веб-страницы конфигурации.
RDM полностью поддерживается через Art-Net, включая ArtRdm, все другие необходимые пакеты и полное и непрерывное обнаружение устройств RDM. Используйте MADRIX STELLA и MADRIX RADAR вместе для получения дополнительных преимуществ:
1) Все устройства / подустройства RDM, подключенные к STELLA, автоматически разблокируются в программном обеспечении RADAR бесплатно,
2) С RADAR полные спецификации RDM ANSI E1.20 и ANSI E1.37-1 доступны для вас через Art-Net,
3) Благодаря пакетной многозадачности STELLA, RDM и Art-Net могут быть отправлены и получены одновременно и в режиме реального времени.
| Подача питания | ПОСТОЯННЫЙ ток 5 В – 24 В; через А) 2-контактный разъемный винтовой разъем или Б) USB 5 В |
| Потребляемая мощность | < 1,5 Вт (300 мА) при нормальной работе (макс. плавленый) |
| Сетевые протоколы | Art-Net (I, II, 3, 4, вкл. ArtSync), потоковое ACN (sACN / ANSI E1.31) |
| Роль RDM | Передает команды и запросы на ответчики RDM и обратно (узел Art-Net / контроллер RDM) |
| Порты | 2 порта (через 2 4-контактных, подключаемых винтовых клеммы) |
| Количество ответчиков RDM | максимум 170 RDM-ответчиков. может быть обнаружено для каждого порта |
| DMX512 | 2x 512 каналов DMX, вход и/или выход (автоматически для каждого порта) |
| Порты | 2 порта (через 2 3-контактных, подключаемых винтовых клеммы) |
| Ethernet | 2x RJ45, автоматический MDI-X, поддержка последовательной передачи, 10/100 Мбит/с (совместим с 1 Гбит/с) |
| Коммутатор Ethernet | Таблица поиска (ALU) для 1024 одноадресных MAC-адресов |
| USB | 1x порт, USB 2.0, гнездо типа B. |
| Управление | 5 индикаторов состояния (+ 4 индикатора состояния сети) |
| Корпус | Непроводящий, класс воспламеняемости V-0 (метод испытания UL94), предназначен для 35 мм DIN-рейки или настенного монтажа |
| Размеры | 90 мм x 70 мм x 46 мм (Длина x Ширина x Высота) |
| Вес | 108 г | 125 г вкл. винтовые клеммы и настенные крепления |
| Диапазон температур | От -10 °C до 70 °C (при эксплуатации) | от -20 °C до 85 °C (при хранении) |
| Относительная влажность | от 5% до 80%, без конденсации (при эксплуатации /хранении) |
| Степень защиты IP | IP20 |
| Сертификаты | CE, EAC, FCC, RoHS |
