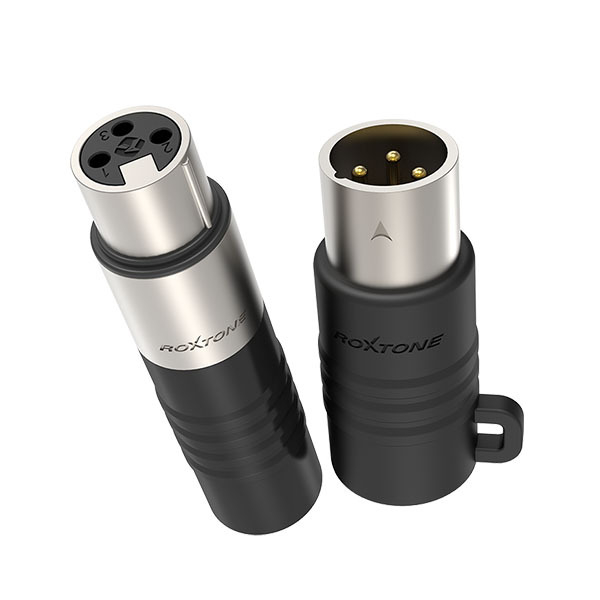

Тестер для проверки целостности кабелей с разъемами XLR. Устройство предназначено для визуального контроля целостности проводников в кабелях с соединителями XLR (3-pin). Изделие позволяет оперативно определить наличие обрыва в цепи. Изделие состоит из двух отдельных элементов:

• Элемент А XLR «мама» (розетка) Батарейный отсек для элемента питания 12 В (тип 23А)- в комплекте не идет.
• Элемент Б XLR «папа» (вилка) Световой LED-индикатор.


Оба элемента не имеют между собой соединения и используются раздельно, подключаясь к противоположным концам тестируемого кабеля.

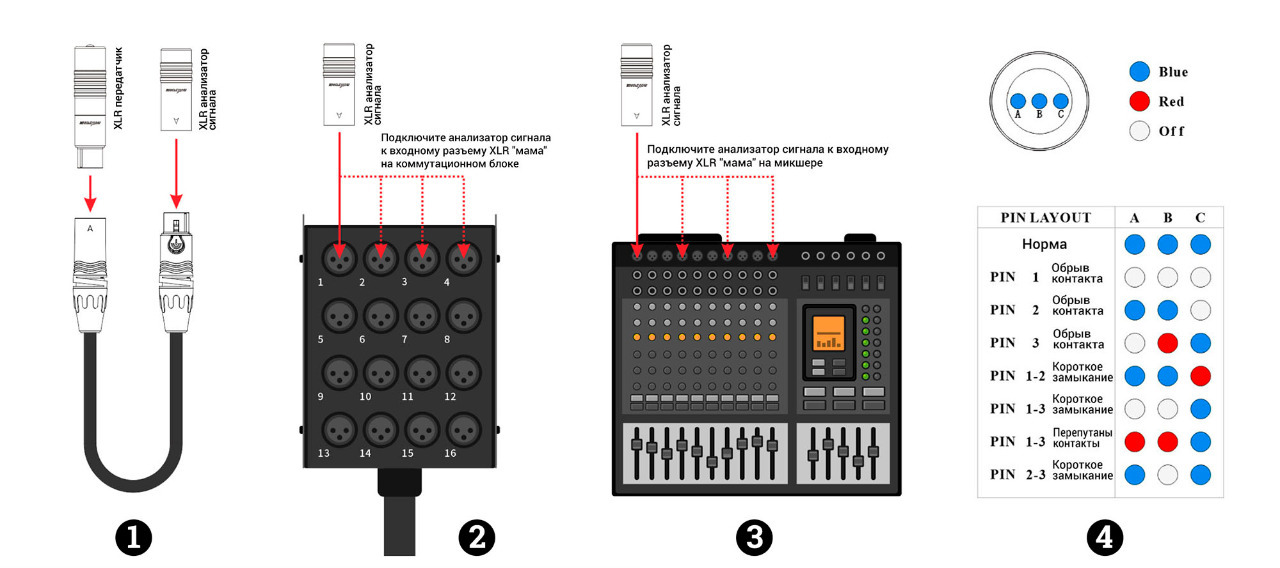

Примеры использования:

1. Стандартная проверка кабеля.
Подсоедините передатчик XLR и анализатор сигнала к обоим концам проверяемого кабеля. Проверьте три светодиода анализатора сигнала, чтобы определить состояние кабеля по цветовой комбинации.

2. Проверка каналов сценического коммутационного блока (при фантомном питании 48 В).
Для проверки входных каналов XLR на сценическом коммутационном блоке подключите его к звуковой системе и включите питание, вставьте анализатор сигнала XLR в гнездовой разъем проверяемого канала сценического коммутационного блока и определите состояние канала по светодиодным индикаторам.

3. Проверка каналов микшера (при фантомном питании 48 В).
Для проверки входных каналов XLR на микшере включите питание микшера, вставьте анализатор XLR в гнездовой разъем XLR проверяемого канала и определите состояние канала по комбинации светодиодов.
